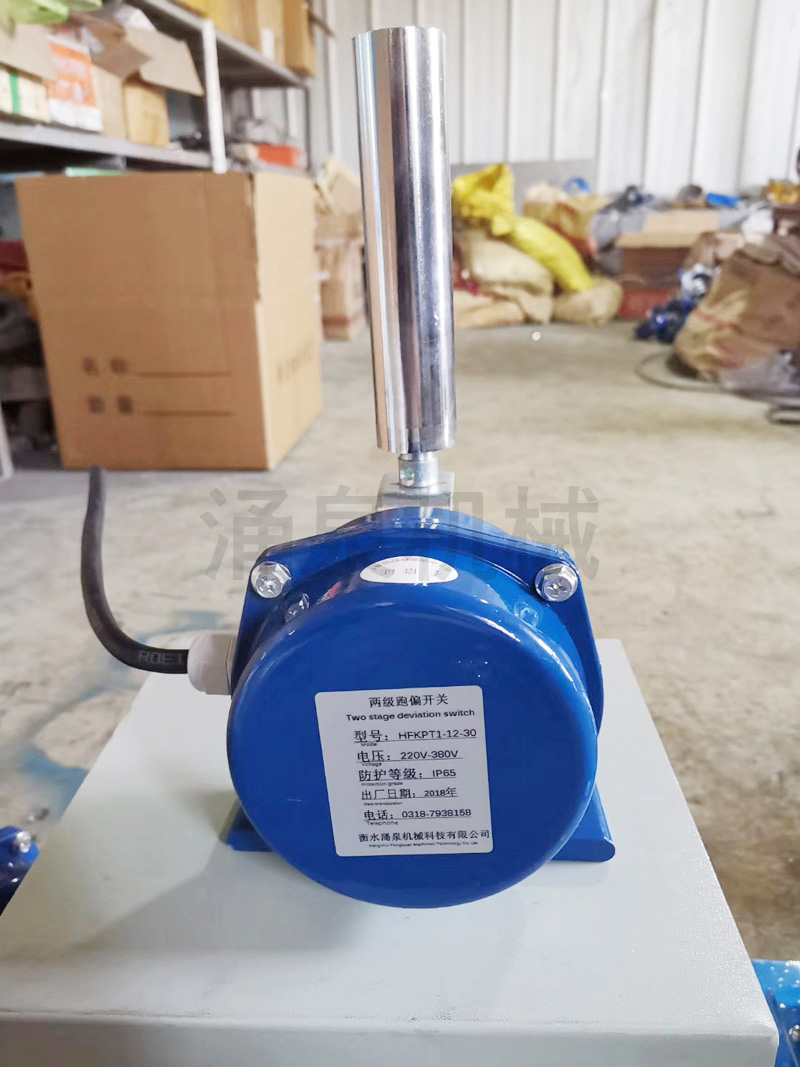

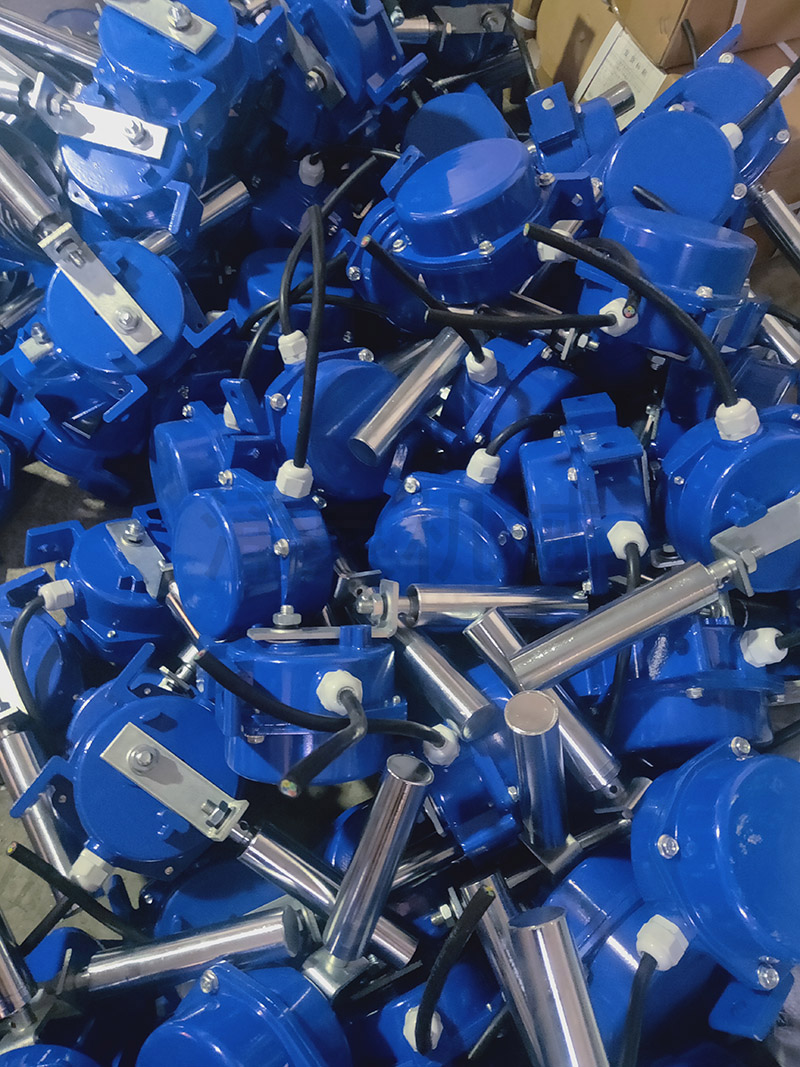

HFKPT1-12-30型兩級跑偏開關安裝使用說明書

1 主要用途及適用范圍：

兩級跑偏開關適用于監測帶式輸送機輸送帶跑偏量，實現跑偏自動報警和停機的一種輸送帶安全保護裝置。適用于煤炭、冶金、建材、電力、化工、交通等行業使用的帶式輸送機輸送帶跑偏監測。

2 型號組成及其代表意義：



3 技術性能與主要參數：

a.環境溫度：-40℃~60℃

b.相對濕度不大于85%

c.海撥高度不超過2000m

d.使用壽命：開關動作10萬次

e.絕緣電壓：AC1000試驗1分鐘

f.觸點容量：≤AC380 ≤3A

g.防護等級： IP65



4 結構特征與工作原理：

兩級跑偏開關安裝在輸送帶兩側， 當輸送帶跑偏時，輸送帶觸碰開關立輥并使立輥偏轉，當立輥偏轉角度達到1級開關角度時，開關發出報警信號。當輸送帶跑偏嚴重，達到2級開關角度時，開關發出停機信號，實現輸送帶跑偏故障自動停機。


5 安裝與接線：


（1）兩級跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶邊位于立輥高度1/3處。兩級跑偏開關布置見圖。

（2）兩級跑偏開關立輥與輸送帶正常位置的間距宜為80～100mm。

（3）兩級跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。當輸送機較長時，在輸送機中間位置可每隔30米設1組（兩個）。

（4）兩級跑偏開關應通過跑偏開關支架與輸送機中間架連接，開關支架應在輸送帶安裝完成后與輸送機機架焊接。跑偏開關與跑偏開關支架用螺栓連接。

（5）接線：兩級跑偏開關供貨電纜引出線為四芯電纜，紅藍為常開，一級跑偏。白綠為常開，二級跑偏。用戶可根據自己要求自行接線。
