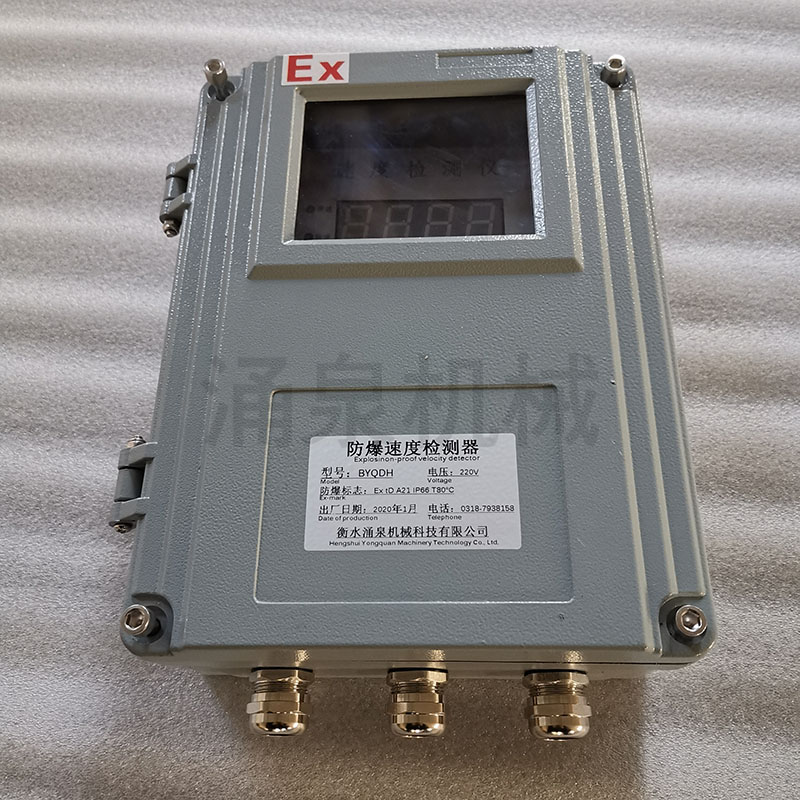

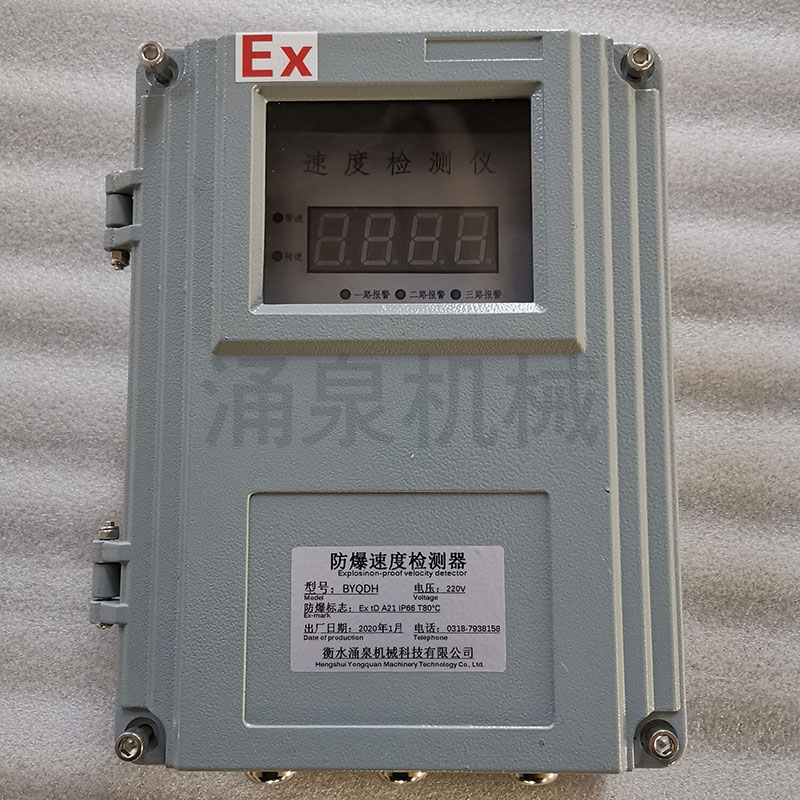

一、概述

為保證輸送帶安全工作，速度監控是帶式輸送機綜合保護不可缺少的內容之一， BYQDH智能型帶速監控儀主要是用于檢測帶式輸送機的運行狀況;當膠帶機出現超速、輕打滑和重打滑時，與之對應的指示燈亮同時有對應的接點信號輸出，而當膠帶機運行在正常速度范圍內時，對應的指示燈亮，繼電器釋放無接點信號輸出。儀器在檢測帶速的同時，有一路對應實測帶速的模擬信號(DC4-一24mA,對應0-一-1.25倍額定帶速，其中20mA時為額定帶速)輸出給主機。速度檢測傳感器可以彩用接觸式觸輪方式(角輪直徑即為滾筒直徑);也可以采用安裝在從動滾簡一端的非接觸式接近開關檢測( 即非接觸式)。因非接觸式與輸送帶沒有直接接觸，即可以避免對輸送帶的損傷又不存在接觸不良( 相對于觸輪式)造成的誤差，因此建議彩用非接觸式檢測傳感器。本裝置因為采用單片計算

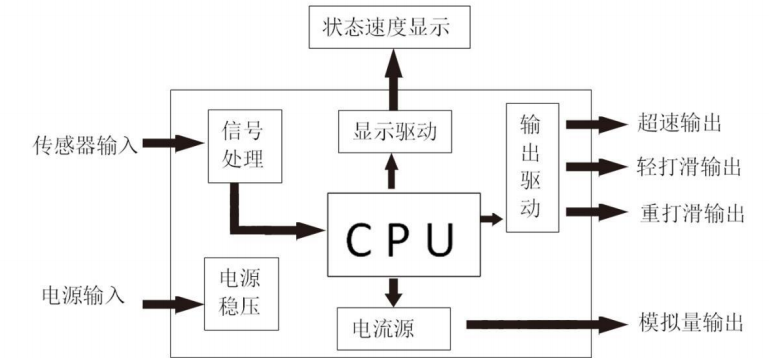

機為核心元件(原理框圖見圖一)，因此具有較高的智能化程度及較高的測量精度。適用于煤礦、碼頭、冶金、電力、化工、交通等行業。

二、主要功能

(1) 監控儀即可采用接近開關(NPN型)檢測從動滾筒線速度(即膠帶實際運行速度)，也可采用接觸式觸輪檢測觸輪速度(即實際帶速)。

(2)監控儀顯示為輸送帶的即時帶速。

(3)監控儀表面板顯示輸送機運行狀態:正常、超速、輕打滑、重打滑。

(4) 開關量輸出:由繼電器常開接點給出超速、打滑和重打滑的報警信號。

(5)模擬量輸出: 4-24mA (其中4- - -20mA對應0到額定帶速，20- -

24mA為額定帶帶到1.25倍額定帶速及以上)與上位機或可編程序控制器聯網，

參與集中控制。

(6)用戶編程:用戶可以隨時輸入或修改并且長期保存相關參數，以適應

用戶的不同設備和具體的工況要求。

三、技術參數

電源: AC220V土 10%

整機功率(含傳感器) :5W

檢測點數: 1-- 9

分辨率: 0.01m/s

開關量輸出:三路常開常閉接點(超速、輕打滑、重打滑)

繼電器接點容量: AC380V 3A

模擬量輸出: 4-20mA， 對應0——Ve(Ve額定速度)

20-24mA對應Ve-1.25Ve

建議采用0.75——1.0mm2 三芯屏蔽電纜連接傳感器和主機，距離可達一公里

相對濕度: 90% (25°C時)。

工作溫度: -30~+40C;

防護等級: IP65;

相對濕度:≤95% (25°C時);

傳感器作用距離:≤7mm。

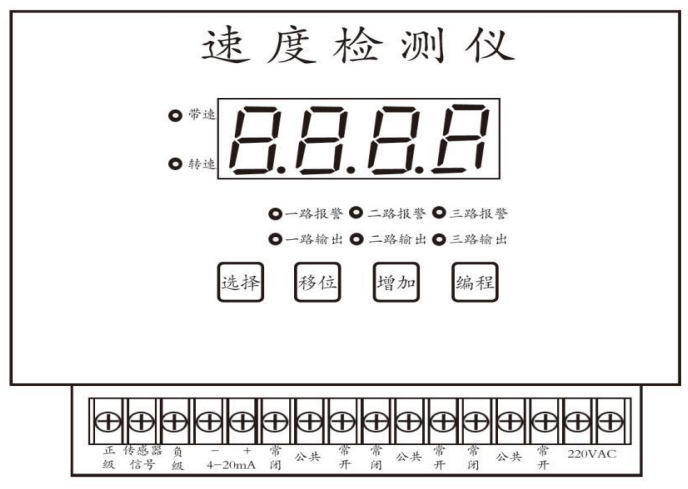

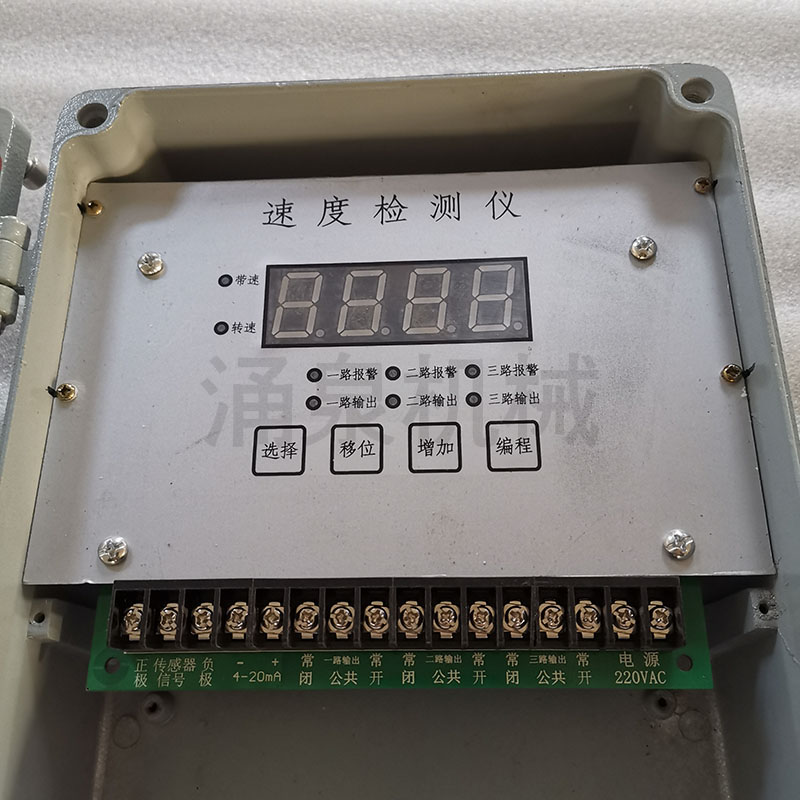

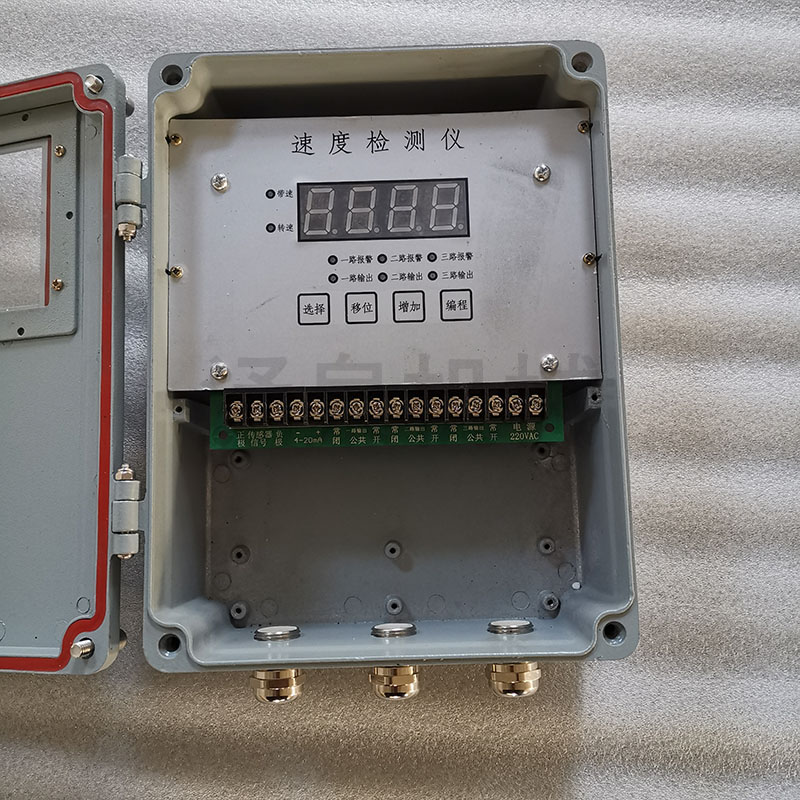

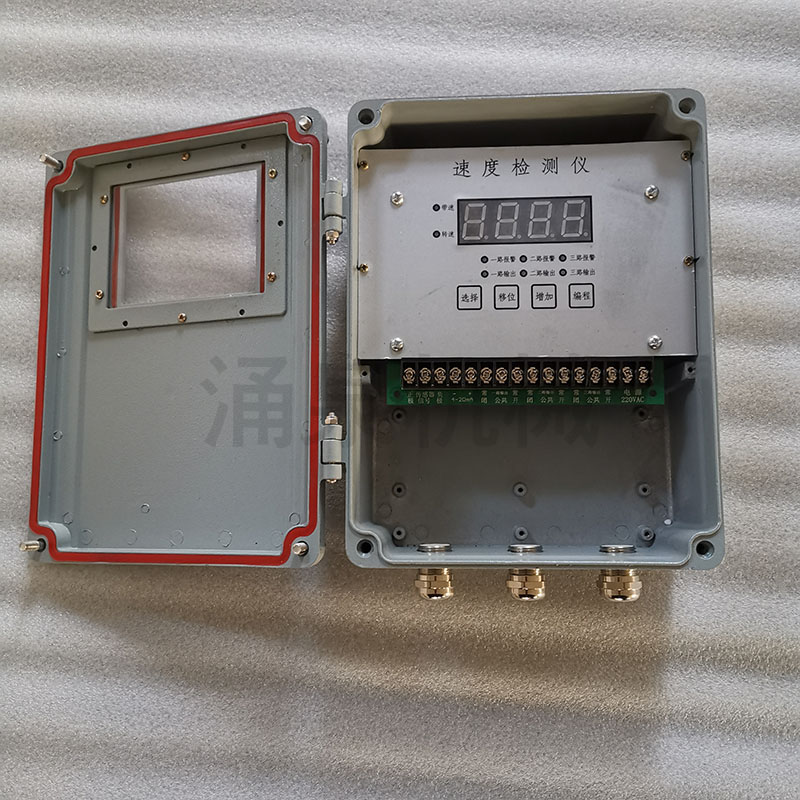

四、監控儀面板及接線端子

五、用戶編程

編程內容及單位:

(1) P輸送帶額定運行速度: 0.10

9.99m/s

(2) L從動滾筒直徑: 0.10-

2.40m .

(3) A檢測點數: 1——9(檢測點即為被動滾筒上安裝的感應金屬)

(4) C超速設定值: 101——125%

(5) E輕打滑設定值: 70——95%

(6) F重打滑設定值: 60——85%

(7) H設定啟動延時時間: 0一一240s

編程方法:

儀器顯示共有四位LED數碼管，最左側一位為參數代碼(P額定帶速A檢

測點數L從動滾筒直徑C超速 點

E輕打滑點F重打滑點H啟動延時時間)，

此位只在編程狀態下有顯示，在工作狀態下此位無顯示。當接通電源后，儀器為工作狀態，按下[編程]鍵，即進入用戶編程狀態，窗口顯示“PX.XX”，按[選擇]鍵，其中閃動位為有效調整位，按[增加鍵]，即可修改該位輸入數據，數據是從0--9一一0循環變化。如果需要修改其它位，按[移位]鍵進行選擇;按[選項] 鍵則是在P一-L--A一-C-一E一-F一- -H-一-P中選擇編程項，可對以_比7項編程內容進行編程。每項數據確定后，須按下[選則]鍵進行確認，所修改的數據才能存入計算機系統中，儀器才能按所編輯的數據正常運行。在編程狀態下，按下[編程]鍵，則進入待機工作狀態，顯示屏顯示為“0.00”。

編程舉例:

(1)輸送帶額定轉速為2.00米/S

在“PX.XX"狀態下，先按[選擇]鍵，再按[增加]和[移位]鍵，使“PX.XX"的顯示為“P2.00”， 按[選擇]鍵進入下一項輸入。

(2)從動滾筒直徑為0.63米

在“LX.XX”狀態下，按[增加]和[移位]鍵，使“LX.XX” 的顯示為“L0.63”,按[選擇]鍵進入下一項輸入。。

(3)檢測點數量為2

在“A00X”狀態下，按[增加]鍵，使“A00X”的顯示為“A002”， 按[選項]鍵進行下一項輸入

(4)超速點位額定帶速120% (即當帶速達到2.4米/S及以上時)

在“C1.XX”按[增加]和[移位]鍵，使“C1.XX” 的顯示為“C1.20”按[選擇]鍵進入下一項輸入。(注進入下一項會出現“匕”字,這是繼電器輸出延時調整，按同樣方法調節，如不需要超速檢測時，則應設定為“C1.00”)

(5)輕打滑設定值為額定帶速的85%(0.85Ve)在“E0.XX"狀態下，按[增加]和[移位]鍵，使“EO.XX"的顯示為“E0.85”，按[選擇]鍵進入下一項輸入。(注進入下一項會出現“匕”字，這是繼電器輸出延時調整，按同樣方法調節。)

(6)重打滑設定值為額定帶速的75%(0.75Ve)

在“FO.XX"狀態下，按[增加]和[移位]鍵，使“FO.XX"的顯示為“F0.75”，按[選擇]鍵進入下一項輸入。(注進入下一項會出現“匕”字，這是繼電器輸出延時調整，按同樣方法調節。)

(7)啟動延時時間為40秒

在“HXXX”狀態下，按[增加]和[移位]鍵，使“HXXX”的顯示為“H040”,按[選擇]鍵進入下一項輸入。

(8)此時，按下[編程]鍵進入工作狀態，編程結束。

注意事項:輕打滑設定值如果等于重打滑設定值，則儀器為只有一個打滑點監控，兩路常開點輸出。延時時間最大為為240秒。

六、安裝及接線

(1)主機可就地安裝或在輸送機控制柜、控制室內安裝，接線端子見圖2。

傳感器與主機接線端的接線應在確定無誤后接通電源，以免損壞裝置。

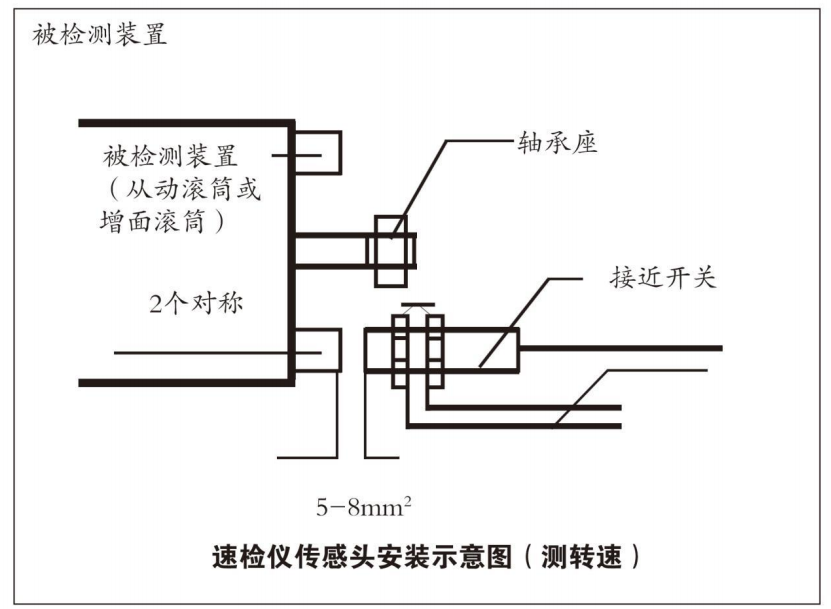

(2)非接觸檢測傳感器安裝在從動滾筒一端，如圖三所示。傳感器應在從動滾筒一端鑲嵌磁鋼;電感式傳感器應鑲嵌θ 16~20mm鐵或鋼柱。傳感器與磁鋼(或金屬柱)距離宜在4~7mm。帶電狀態下，當傳感器接近鋼柱或磁鋼時，指示燈亮為正常。
